 Cisterne antincendio, Gruppi antincendio, Serbatoi antincendio, Trattamento acque - GEI  PRESSURIZZAZIONE

Gruppi antincendio, serbatoi antincendio e cisterne antincendio - GEI s.r.l. è produzione, vendita, installazione e assistenza


Gruppi antincendio GEI Pressurizzazione

PRODOTTI » ANTINCENDIO » GRUPPI ANTINCENDIO


GRUPPI ANTINCENDIO CON UNA O DUE POMPE DI SERVIZIO
RISERVE IDRICHE CON POMPE SOMMERSE INSTALLATE
ESECUZIONI SPECIALI SU PROGETTO



I

gruppi antincendio

secondo la norma UNI EN 12845 sono composti da una o più pompe di servizio azionate da motori elettrici o diesel, con o senza pompa di compensazione.

CONFIGURAZIONI DISPONIBILI
  • Gruppo antincendio

    con 1 MOTOPOMPA
  • Gruppo antincendio

    con 1 ELETTROPOMPA
  • Gruppo antincendio

    con 1 MOTOPOMPA + 1 JOCKEY
  • Gruppo antincendio

    con 1 ELETTROPOMPA + 1 JOCKEY
  • Gruppo antincendio

    con 1 MOTOPOMPA + 1 ELETTROPOMPA + 1 JOCKEY
  • Gruppo antincendio

    con 2 ELETTROPOMPE + 1 JOCKEY
  • Gruppo antincendio

    con 2 MOTOPOMPE + 1 ELETTROPOMPA + 1 JOCKEY

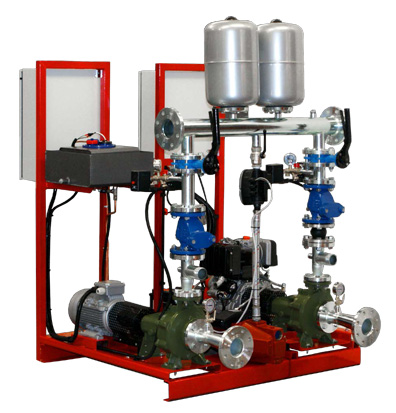

Gruppi antincendio GEI Pressurizzazione

Disponibili sia con pompe centrifughe che con Vertical Turbine Pumps


Richiedi un preventivo PER GRUPPI ANTINCENDIO


Pompe con turbine verticali per gruppi antincendio VERTICAL TURBINE PUMPS



I

gruppi antincendio

possono essere equipaggiati con Vertical Turbine Pumps, soluzione particolarmente utile quando sul sito è presente una vasca interrata e si vuole avere la massima affidabilità evitando il montaggio soprabattente.

Questo tipo di pompe sono infatti ammesse dalla UNI EN 12845 come unico tipo di pompa immersa e a causa della loro particolare tipologia costruttiva, avendo il motore esterno, si possono facilmente accoppiare anche con motori diesel.



EQUIPAGGIAMENTO DI SERIE


Sistema idraulico per gruppi antincendio
SISTEMA IDRAULICO

Composto da collettore con colonnette dimensionate e realizzate per mantenere la velocità di attraversamento nelle valvole entro i limiti previsti dalla UNI EN12845 Par. 1.3.2.3 (< 6 m/s), completo di attacco di mandata all'impianto del

gruppo antincendio

, attacco per circuito di prova, valvole di ritegno del tipo ispezionabile, valvole di intercettazione a farfalla, gruppo di comando e tutti gli accessori necessari al corretto funzionamento e alle verifiche di manutenzione come previsto dalle normative riguardanti i

gruppi antincendio

.

Gruppo di comando delle pompe per gruppi antincendio

GRUPPO DI COMANDO DELLE POMPE

Realizzato in bronzo stampato e lavorato a caldo, è stato progettato secondo i dettami della normativa UNI EN 12845 par. 10.7.5.1 è completo di valvola di intercettazione, valvola di ritegno, valvola di scarico, 2 attacchi porta pressostati, 1 attacco porta manometro.


Riduzione eccentrica per gruppi antincendio RIDUZIONE ECCENTRICA

Al fine di evitare cavitazioni e pericolose formazioni di aria nelle tubazioni di aspirazione dei gruppi di pompaggio per antincendio, la UNI EN 12845 al paragrafo 10.6.2 impone velocità dell'acqua molto basse. Per rispettare questo importante punto della norma GEI Srl produce una vasta gamma di riduzioni con coni eccentrici di aspirazione, tale gamma comprende infatti coni con diametri che vanno da DN 50X65 a DN 200X400. Essi sono inoltre dotati di un tronchetto raddrizza filetti e di attacco per il manovuotometro


Richiedi un preventivo PER GRUPPI ANTINCENDIO


SERBATOIO DEL COMBUSTIBILE

Il serbatoio del combustibile è stato progettato in osservanza dei dettami delle norme. Il serbatoio è equipaggiato di vasca di contenimento per eventuali fuoriuscite in grado di raccogliere tutto il gasolio presente. Questo sistema evita la perdita del combustibile in caso di rottura del serbatoio.


Quadro allarmia a disanza per gruppi antincendio QUADRO ALLARMI A DISTANZA

La UNI 12845 prevede che alcuni allarmi importanti dei

gruppi antincendio

siano riportati a distanza in luoghi presidiati, per far fronte a queste necessità GEI Srl ha realizzato un quadro sinottico degli allarmi per

impianti antincendio

, ovvero un'apparecchiatura digitale a microprocessore che consente di monitorare gli allarmi che possono nascere in una

centrale antincendio

. Per richiamare l'attenzione del personale addetto al presidio del sito, il quadro è provvisto di un allarme acustico che emette un suono da 80Db. Il quadro dotato di batteria tampone, è in grado di funzionare autonomamente per 24 ore anche in assenza dell'alimentazione di rete.



EQUIPAGGIAMENTO

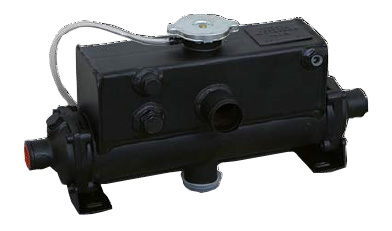

Scambiatore di calore per gruppi antincendio
SCAMBIATORE DI CALORE

La UNI EN 12845 prevede per i

gruppi antincendio

l'adozione del motore diesel in quasi tutti i casi. Per smaltire il calore da esso prodotto senza dover adottare complicati sistemi di ricambio dell'aria all'interno della centrale antincendio, la GEI Srl fornisce uno scambiatore di calore che utilizza sul circuito secondario l'acqua della riserva idrica.


QUADRO DELLA POMPA JOCKEY

Progettato e realizzato dalla GEI Srl secondo le normative EN 60439-1 e EN 60204-1, è equipaggiato con una scheda digitale per il comando, controllo e protezione della pompa.

Quadro della pompa jokey per gruppi antincendioEssa prevede:
  • segnalazione luminosa corretta alimentazione sulle tre fasi, led rosso;

  • segnalazione luminosa di pompa in marcia, led di colore bianco;

  • segnalazione luminosa di pompa ferma, led di colore verde;

  • segnalazione luminosa di anomalia di colore rossa;

  • segnalazione luminosa di prolungato funzionamento della pompa, led di colore giallo lampeggiante. tale segnalazione si attiva con una perdita di pressione del circuito idraulico che perdura nel tempo;

  • selettore di comando della pompa con posizioni "auto–0–manuale";

  • pulsante prova lampade.
(tutte le segnalazioni possono essere ripetute a distanza).

Il quadro è inoltre completo delle apparecchiature di potenza, protezioni, cassetta di contenimento e cablaggi.


QUADRI ELETTRICI POMPE ANTINCENDIO

Realizzati secondo le UNI EN 12845 e 10779/07, sono equipaggiati con una scheda digitale di controllo, misura e segnalazione interfaccia utente di facile lettura anche in condizioni di scarsa visibilità.

Quadri elettrici pompe antincendio per gruppi antincendioLa scheda digitale è dotata infatti di tutti i controlli e segnalazioni previsti dalle normative e dalla buona tecnica di costruzione delle macchine, in particolare:
  • voltmetro di lettura delle tensioni di alimentazione;

  • amperometro di lettura delle correnti assorbite su ogni fase della pompa;

  • controllo presenza e frequenza fasi;

  • segnalazione fase sotto misura (tre led di colore rosso);

  • segnalazione di alimentazione non disponibile (tre led di colore giallo);

  • segnalazione di richiesta di avviamento (tre led di colore rosso);

  • segnalazione di pompa in funzione (tre led di colore bianco);

  • segnalazione di mancato avviamento (tre led di colore giallo);

  • segnalazione di pompa pronta all'avviamento (led di colore verde);

  • predisposizione della segnalazione acustica degli allarmi.
Il coordinamento di tutte le apparecchiature nasce a seguito di un progetto che viene sviluppato dalla GEI Srl nel rispetto delle EN 60439-1 e EN 60204-1, i quadri sono infatti dimensionati per resistere almeno 20 sec. alla corrente di avviamento a rotore bloccato.

Il quadro è completo di tutte le apparecchiature di potenza, di protezione e dei cablaggi.


RIEMPIMENTO AUTOMATICO SERBATOIO DI GASOLIO

La norma UNI EN 11292 prevede per i serbatoi del gasolio con capacità superiori a 50lt che siano dotati di un sistema per il riempimento dello stesso. GEI Srl per soddisfare questa richiesta, ha previsto due kit di riempimento possibili:
  • KIT RIEMPIMENTO AUTOMATICO: alimentato da una elettropompa e una pompa manuale;

  • KIT RIEMPIMENTO EMERGENZA: alimentato soltanto da una pompa manuale.
Il kit di riempimento automatico è costituito da una elettropompa, un elettrovalvola e da un galleggiante a 3 reed montato sul serbatoio che definiscono il comando di marcia e di arresto dell'elettropompa. Il terzo reed attiva l'arresto in sicurezza della pompa e segnala l'eccessivo riempimento del serbatoio.


Richiedi un preventivo PER GRUPPI ANTINCENDIO




GUIDA ALLA SCELTA



DIMENSIONAMENTO DEL MOTORE

Motore per gruppi antincendio La norma UNI EN 12845 (par. 10.1) specifica un nuovo criterio di scelta del motore da accoppiare alla pompa. È stabilito che il motore deve essere in grado di erogare la potenza richiesta dalla stessa fino ad un NPSHr di 16m. Questo criterio consente di stabilire il punto finale della curva caratteristica di una pompa in modo inequivocabile determinando la potenza massima da essa assorbita.

La GEI Srl adotta questo metodo ed accoppia i motori seguendo alla lettera le indicazione della norma. GEI Srl equipaggia i propri

gruppi antincendio

con motori elettrici di alta qualità. Il motore installato è asincrono trifase ad autoventilazione esterna, forma costruttiva B3, protezione IP55 V400/50Hz.

E' costruito totalmente in ghisa, isolato in classe f/b con margine termico del 10%. Hanno una classe di efficienza 2 e sono trattati con verniciatura tropicalizzata per protezione contro l'umidità. La loro qualità è confermata dalla limitata corrente di avviamento essi hanno infatti un rapporto Is/In particolarmente basso.

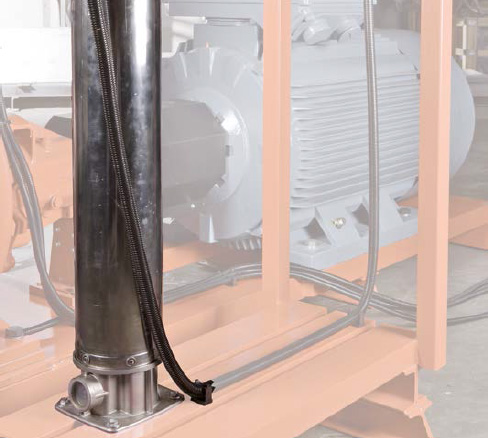

Pompa jokey per gruppi antincendio

POMPA JOCKEY

Su ciascun

gruppo antincendio

è installata una elettropompa di compensazione (jockey), in configurazione orizzontale o verticale, di caratteristiche adatte alle differenti prestazioni/dimensioni dei

gruppi antincendio

. Il rotore è montato su cuscinetti autolubrificati a vita con tenuta meccanica.



Scelta della pompa per gruppi antincendio
SCELTA DELLA POMPA

La UNI EN 12845 (par. 10.7.2) introduce un nuovo criterio di scelta della pompa per i sistemi HHP e HHS (edifici ad alto rischio di incendio), il quale obbliga lo sfruttamento della parte "piatta" della curva caratteristica della pompa, a garanzia di un suo corretto funzionamento e della sicurezza generale di tutto il sistema. I gruppi di pressurizzazione della GEI Srl rispettano rigorosamente questo punto.

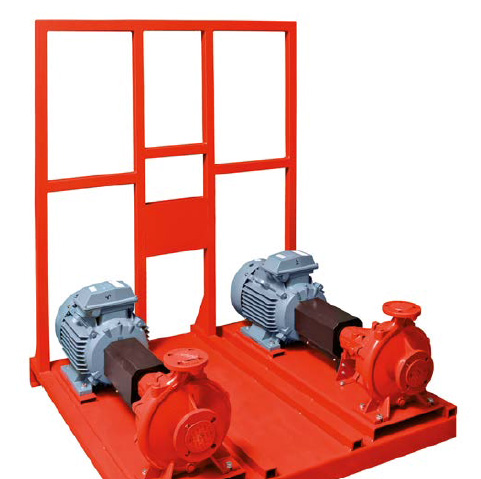

Basamento per gruppi antincendio

BASAMENTO

La progettazione dei basamenti dei

gruppi antincendio

è stata realizzata considerando che il gruppo deve rispondere ai seguenti requisiti: robustezza, facilità di movimentazine in cantiere e durante il trasporto, manutenibilità delle apparecchiature e compattezza della macchina perché i locali di installazione spesso sono ambienti angusti, poco spaziosi e difficili da raggiungere. Per rispondere alle esigenze sopra descritte, GEI Srl ha previsto di realizzare tali strutture in acciaio pressopiegato oppure basamenti portanti in trafilati e profilati ad U UNI EN 10024 tra loro saldati.
